MTobjets: Exemple 2
Gestion par événements pour UNO, Nano, Mega

Trois pompes

Problème posé

Vu sur un forum:

Nous avons:
- 3 pompes
- 1 bouton poussoir nommé "depart"
- 1 bouton marche/arrêt
Quand on appuie le bouton nommé depart les pompes s'activent l'une après l’autre pendant un certain temps mais quand on appuie plus de 5 secondes sur depart les 3 pompes s’activent ensembles pendant un certain temps.

Première solution

Globalement on peut résoudre le problème avec 4 temporisateurs et un MTlongButton:

Il manque des détails sur ce schéma, mais globalement un appui sur le bouton depart met en marche la pompe 1. Au bout de la première temporisation, c'est la pompe 2 qui se met en route (on arrête la pompe 1), et tout à la fin on fait un arrêt de la pompe 3.

Si l'appui sur le bouton Départ dure longtemps, on active les trois pompes. Non représenté, on doit aussi désactiver les trois temporisateurs de la ligne du haut. Un dernier temporisateur arrête les 3 pompes.

Exemple de programme complet

Ce programme se fait complètement sous interruption, et libère loop qui peut être utilisé pour faire autre chose.

// Nous avons:
// - 3 pompes
// - 1 bouton poussoir nommé "depart"
// - 1 bouton marche/arrêt
// Quand on appuie le bouton nommé depart les pompes s'activent l'une après
// l’autre pendant un certain temps mais quand on appuie plus de 5 secondes
// sur depart les 3 pompes s’activent ensembles pendant un certain temps.


//  depart─┬─┤ Pompe1 ├──┤ Pompe2 ├──┤ Pompe3 │
//         │
//         └─┤ 3Pompes │

// Solution avec un MTlongButton (à partir de la version v1.0.7)


/////////////////////////// Bibliothèque utilisée /////////////////////////
#include <MTobjects.h> // V1.0.6 Voir http://arduino.dansetrad.fr/MTobjects


/////////////////////////// Constantes du programme /////////////////////////
const unsigned long TEMPS_POMPE_1 = 5ul*60*1000 milli_secondes; // La pompe 1 fonctionnera seule pendant 5 minutes
const unsigned long TEMPS_POMPE_2 = 5ul*60*1000 milli_secondes; // La pompe 2 fonctionnera seule pendant 5 minutes
const unsigned long TEMPS_POMPE_3 = 5ul*60*1000 milli_secondes; // La pompe 3 fonctionnera seule pendant 5 minutes
const unsigned long TEMPS_3_POMPES = 10ul*60*1000 milli_secondes; // Les 3 pompes fonctionneront ensembles pendant 10 minutes
const unsigned long TEMPS_ATTENTE_POUR_3_POMPES = 5000 milli_secondes; // Il faut appuyer 5s pour faire fonctionner les trois pompes


/////////////////////////// Broches utilisées ///////////////////////////////
const uint8_t PIN_BOUTON_DEPART = A0; // Bouton câblé entre GND et A0
const uint8_t PIN_BOUTON_MARCHE_ARRET = A1; // Bouton câblé entre GND et A1
const uint8_t PIN_POMPE_1 = 2; // Un HIGH sur la broche 2 met en marche la pompe N°1
const uint8_t PIN_POMPE_2 = 3; // Un HIGH sur la broche 3 met en marche la pompe N°2
const uint8_t PIN_POMPE_3 = 4; // Un HIGH sur la broche 4 met en marche la pompe N°3
const uint8_t PIN_MARCHE = 5; // Informe si on est "sous tension"


/////////////////////////// Permettre à la pompe 3 de tourner un certain temps
void arretPompe3(void)
{
   digitalWrite(PIN_POMPE_3, LOW); // Arrêt de la pompe 3
}
MTclock TemporisateurPompe3(TEMPS_POMPE_3, arretPompe3, 1 action_et_arret, MT_OFF);


/////////////////////////// Permettre à la pompe 2 de tourner un certain temps
void arretPompe2(void)
{
  digitalWrite(PIN_POMPE_3, HIGH); // Mise en marche de la pompe 3
  digitalWrite(PIN_POMPE_2, LOW); // Arrêt de la pompe 2
  TemporisateurPompe3.start(); // Déclenche le temporisateur suivant
}
MTclock TemporisateurPompe2(TEMPS_POMPE_2, arretPompe2, 1 action_et_arret, MT_OFF);


/////////////////////////// Permettre à la pompe 1 de tourner un certain temps
void arretPompe1(void)
{
  digitalWrite(PIN_POMPE_2, HIGH); // Mise en marche de la pompe 2
  digitalWrite(PIN_POMPE_1, LOW); // Arrêt de la pompe 1
  TemporisateurPompe2.start(); // Déclenche le temporisateur suivant
}
MTclock TemporisateurPompe1(TEMPS_POMPE_1, arretPompe1, 1 action_et_arret, MT_OFF);


/////////////////////////// Permettre aux 3 pompes de tourner un certain temps
void arret3Pompes(void)
{
  digitalWrite(PIN_POMPE_1, LOW); // Arrêt des pompes
  digitalWrite(PIN_POMPE_2, LOW);
  digitalWrite(PIN_POMPE_3, LOW);
}
MTclock Temporisateur3Pompes(TEMPS_3_POMPES, arret3Pompes, 1 action_et_arret, MT_OFF);


/////////////////////////// Bouton marche/arrêt /////////////////////////////
void marche(void)
{
  digitalWrite(PIN_MARCHE, HIGH); // Allumer le voyant Marche/arrêt
}
void arretComplet(void)
{
  TemporisateurPompe1.stop(); // Arrêter les temporisateurs
  TemporisateurPompe2.stop();
  TemporisateurPompe3.stop();
  Temporisateur3Pompes.stop();
  digitalWrite(PIN_POMPE_1, LOW); // Arrêt des pompes
  digitalWrite(PIN_POMPE_2, LOW);
  digitalWrite(PIN_POMPE_3, LOW);
  digitalWrite(PIN_MARCHE, LOW); // Eteindre le voyant Marche/arrêt
}
MTcheckButton BoutonMarcheArret(PIN_BOUTON_MARCHE_ARRET, marche, arretComplet);


/////////////////////////// Bouton départ ///////////////////////////////////

void troisPompes(void) // C'est un appui long
{
  digitalWrite(PIN_POMPE_1, HIGH); // Mise en marche des pompes
  digitalWrite(PIN_POMPE_2, HIGH);
  digitalWrite(PIN_POMPE_3, HIGH);
  TemporisateurPompe1.stop(); // Arrêter les temporisateurs du cycle une pompe à la fois
  TemporisateurPompe2.stop();
  TemporisateurPompe3.stop();
  Temporisateur3Pompes.start(); // Déclenche le temporisateur suivant
}

void departCourt(void)
{
  if (BoutonMarcheArret.getSelect()) // Si on est en mode marche
  {
    TemporisateurPompe1.start(); // Démarrer le cycle
    TemporisateurPompe2.stop(); // Arrêter les autres temporisateurs des pompes
    TemporisateurPompe3.stop();
    Temporisateur3Pompes.stop();
    digitalWrite(PIN_POMPE_2, LOW); // Arrêt des pompes 2 et 3
    digitalWrite(PIN_POMPE_3, LOW);
    digitalWrite(PIN_POMPE_1, HIGH); // Marche de la première pompe...
   }
}
MTlongButton BoutonDepart(PIN_BOUTON_DEPART, TEMPS_ATTENTE_POUR_3_POMPES, troisPompes, departCourt);


/////////////////////////// Setup et loop ///////////////////////////////////
void setup()
{
  pinMode(PIN_POMPE_1, OUTPUT); // Sorties pour les pompes
  pinMode(PIN_POMPE_2, OUTPUT);
  pinMode(PIN_POMPE_3, OUTPUT);
  pinMode(PIN_MARCHE, OUTPUT); // Led de contrôle
}

void loop(){} // Pour y mettre un autre programme indépendant

Deuxième solution

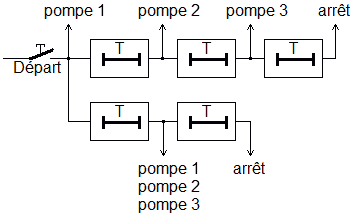

Globalement on peut aussi résoudre le problème avec 5 temporisateurs:

En même temps, on déclenche un deuxième temporisateur de 5s. Si celui-ci arrive à la fin de son comptage de temps, il active les trois pompes. Non représenté, il doit aussi désactiver les trois temporisateurs de la ligne du haut. Un dernier temporisateur arrête les 3 pompes.

Exemple de programme complet

Ce programme se fait complètement sous interruption, et libère loop qui peut être utilisé pour faire autre chose.

// Nous avons:
// - 3 pompes
// - 1 bouton poussoir nommé "depart"
// - 1 bouton marche/arrêt
// Quand on appuie le bouton nommé depart les pompes s'activent l'une après
// l’autre pendant un certain temps mais quand on appuie plus de 5 secondes
// sur depart les 3 pompes s’activent ensembles pendant un certain temps.


//  depart─┬─┤ Pompe1 ├──┤ Pompe2 ├──┤ Pompe3 │
//         │
//         └─┤ CinqSecondes ├──┤ 3Pompes │


/////////////////////////// Bibliothèque utilisée /////////////////////////
#include <MTobjects.h> // V1.0.6 Voir http://arduino.dansetrad.fr/MTobjects


/////////////////////////// Constantes du programme /////////////////////////
const unsigned long TEMPS_POMPE_1 = 5ul*60*1000 milli_secondes; // La pompe 1 fonctionnera seule pendant 5 minutes
const unsigned long TEMPS_POMPE_2 = 5ul*60*1000 milli_secondes; // La pompe 2 fonctionnera seule pendant 5 minutes
const unsigned long TEMPS_POMPE_3 = 5ul*60*1000 milli_secondes; // La pompe 3 fonctionnera seule pendant 5 minutes
const unsigned long TEMPS_3_POMPES = 10ul*60*1000 milli_secondes; // Les 3 pompes fonctionneront ensembles pendant 10 minutes
const unsigned long TEMPS_ATTENTE_POUR_3_POMPES = 5000 milli_secondes; // Il faut appuyer 5s pour faire fonctionner les trois pompes


/////////////////////////// Broches utilisées ///////////////////////////////
const uint8_t PIN_BOUTON_DEPART = A0; // Bouton câblé entre GND et A0
const uint8_t PIN_BOUTON_MARCHE_ARRET = A1; // Bouton câblé entre GND et A1
const uint8_t PIN_POMPE_1 = 2; // Un HIGH sur la broche 2 met en marche la pompe N°1
const uint8_t PIN_POMPE_2 = 3; // Un HIGH sur la broche 3 met en marche la pompe N°2
const uint8_t PIN_POMPE_3 = 4; // Un HIGH sur la broche 4 met en marche la pompe N°3
const uint8_t PIN_MARCHE = 5; // Informe si on est "sous tension"


/////////////////////////// Permettre à la pompe 3 de tourner un certain temps
void arretPompe3(void)
{
   digitalWrite(PIN_POMPE_3, LOW); // Arrêt de la pompe 3
}
MTclock TemporisateurPompe3(TEMPS_POMPE_3, arretPompe3, 1 action_et_arret, MT_OFF);


/////////////////////////// Permettre à la pompe 2 de tourner un certain temps
void arretPompe2(void)
{
  digitalWrite(PIN_POMPE_3, HIGH); // Mise en marche de la pompe 3
  digitalWrite(PIN_POMPE_2, LOW); // Arrêt de la pompe 2
  TemporisateurPompe3.start(); // Déclenche le temporisateur suivant
}
MTclock TemporisateurPompe2(TEMPS_POMPE_2, arretPompe2, 1 action_et_arret, MT_OFF);


/////////////////////////// Permettre à la pompe 1 de tourner un certain temps
void arretPompe1(void)
{
  digitalWrite(PIN_POMPE_2, HIGH); // Mise en marche de la pompe 2
  digitalWrite(PIN_POMPE_1, LOW); // Arrêt de la pompe 1
  TemporisateurPompe2.start(); // Déclenche le temporisateur suivant
}
MTclock TemporisateurPompe1(TEMPS_POMPE_1, arretPompe1, 1 action_et_arret, MT_OFF);


/////////////////////////// Permettre aux 3 pompes de tourner un certain temps
void arret3Pompes(void)
{
  digitalWrite(PIN_POMPE_1, LOW); // Arrêt des pompes
  digitalWrite(PIN_POMPE_2, LOW);
  digitalWrite(PIN_POMPE_3, LOW);
}
MTclock Temporisateur3Pompes(TEMPS_3_POMPES, arret3Pompes, 1 action_et_arret, MT_OFF);


/////////////////////////// C'est un appui long
void troisPompes(void)
{
  digitalWrite(PIN_POMPE_1, HIGH); // Mise en marche des pompes
  digitalWrite(PIN_POMPE_2, HIGH);
  digitalWrite(PIN_POMPE_3, HIGH);
  TemporisateurPompe1.stop(); // Arrêter les temporisateurs du cycle une pompe à la fois
  TemporisateurPompe2.stop();
  TemporisateurPompe3.stop();
  Temporisateur3Pompes.start(); // Déclenche le temporisateur suivant
}
MTclock TemporisateurCinqSecondes(TEMPS_ATTENTE_POUR_3_POMPES, troisPompes, 1 action_et_arret, MT_OFF);


/////////////////////////// Bouton marche/arrêt /////////////////////////////
void marche(void)
{
  digitalWrite(PIN_MARCHE, HIGH); // Allumer le voyant Marche/arrêt
}
void arretComplet(void)
{
  TemporisateurPompe1.stop(); // Arrêter les temporisateurs
  TemporisateurPompe2.stop();
  TemporisateurPompe3.stop();
  Temporisateur3Pompes.stop();
  digitalWrite(PIN_POMPE_1, LOW); // Arrêt des pompes
  digitalWrite(PIN_POMPE_2, LOW);
  digitalWrite(PIN_POMPE_3, LOW);
  digitalWrite(PIN_MARCHE, LOW); // Eteindre le voyant Marche/arrêt
}
MTcheckButton BoutonMarcheArret(PIN_BOUTON_MARCHE_ARRET, marche, arretComplet);


/////////////////////////// Bouton départ ///////////////////////////////////
void departCourt(void)
{
  if (BoutonMarcheArret.getSelect()) // Si on est en mode marche
  {
    TemporisateurPompe1.start(); // Démarrer le cycle
    TemporisateurPompe2.stop(); // Arrêter les autres temporisateurs des pompes
    TemporisateurPompe3.stop();
    Temporisateur3Pompes.stop();
    TemporisateurCinqSecondes.start(); // Pour voir un appui long
    digitalWrite(PIN_POMPE_2, LOW); // Arrêt des pompes 2 et 3
    digitalWrite(PIN_POMPE_3, LOW);
    digitalWrite(PIN_POMPE_1, HIGH); // Marche de la première pompe...
   }
}
void relachement(void)
{
  TemporisateurCinqSecondes.stop(); // Pas d'appui long
}
MTbutton BoutonDepart(PIN_BOUTON_DEPART, departCourt, relachement);


/////////////////////////// Setup et loop ///////////////////////////////////
void setup()
{
  pinMode(PIN_POMPE_1, OUTPUT); // Sorties pour les pompes
  pinMode(PIN_POMPE_2, OUTPUT);
  pinMode(PIN_POMPE_3, OUTPUT);
  pinMode(PIN_MARCHE, OUTPUT); // Led de contrôle
}

void loop(){} // Pour y mettre un autre programme indépendant
